工業機器人配套諧波減速機軸承的參數詳解—BYC博盈軸承

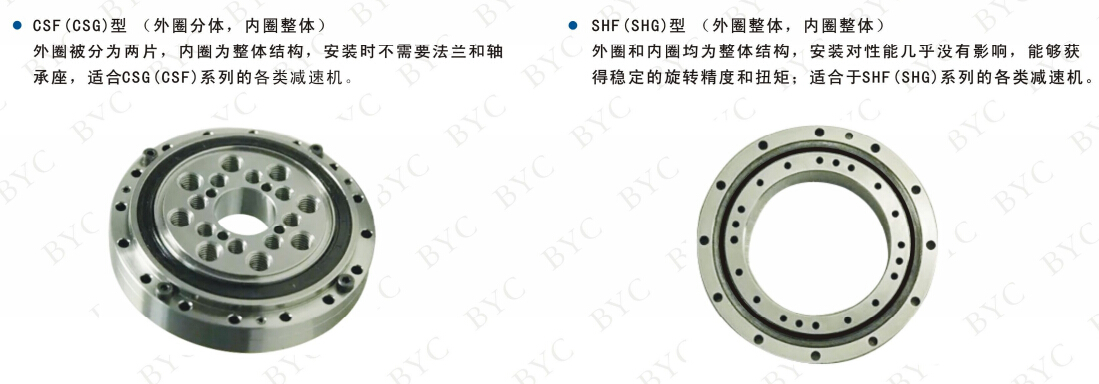

     諧波減速機配套交叉滾子軸承，根據其使用場合分為外圈分體、內圈整體（BCSF/BCSG系列）和外圈和內圈整體（BSHF/BSHG系列）兩大類。滾動體為圓柱滾子，分布于互成90°垂直排列在V型滾道中。這種結構使得單個軸承就可以同時承受軸向載荷、徑向載荷和傾覆力矩等各個方向的載荷，軸承具有很高的剛度、旋轉精度以及復合承載能力；該類軸承外形緊湊，軸承自帶有安裝孔，便于客戶直接安裝，適合于各種不同類型的諧波減速機。

      SHF/SHG型諧波減速機配套交叉滾子軸承-BSHF/BSHG系列（外圈分體，內圈整體）
      該型軸承外圈被分為分體結構，內圈為整體結構，安裝時不需要法蘭和軸承座，適合CSF/CSG系列的諧波減速機。
      三維模型下載請點擊：BSHF/BSHG系列

 BSHF/BSHG系列型號 (尺寸-內徑x外徑x厚度mm):

BSHF-14/BSHG-14   尺寸-35.6x70x15.1mm

BSHF-17/BSHG-17   尺寸-44.1x80x17mm

BSHF-20/BSHG-20   尺寸-51.3x90x18.5mm

BSHF-25/BSHG-25   尺寸-64.2x110x20.7mm

BSHF-32/BSHG-32   尺寸-84x142x24.4mm

BSHF-40/BSHG-40   尺寸-106x170x30mm

BSHF-50/BSHG-50   尺寸-129x214x36mm

一、BSHF/BSHG系列交叉滾子軸承-參數表：

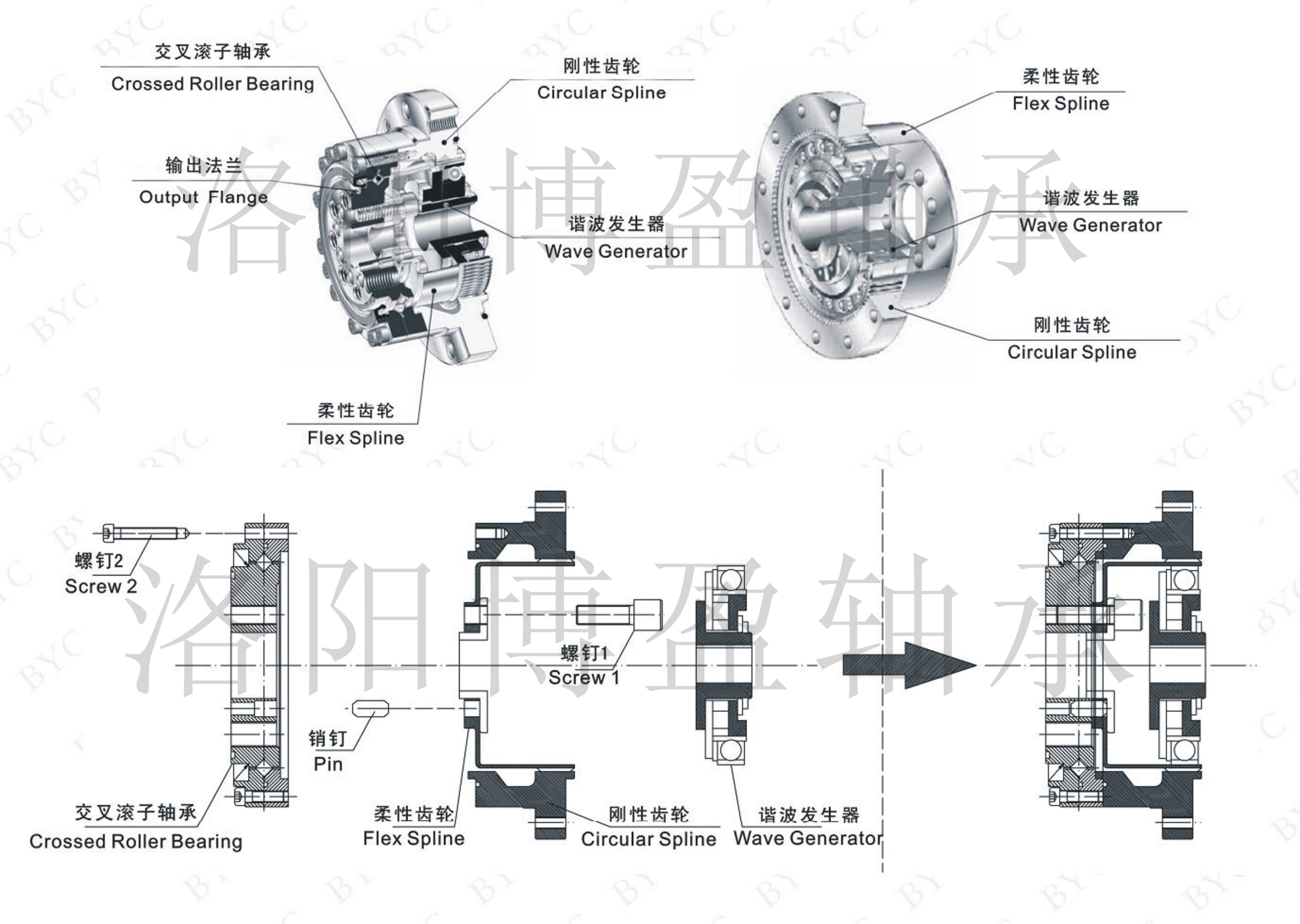

二、BCSF/BCSG系列交叉滾子軸承-安裝圖：

三、BSHF/BSHG系列交叉滾子軸承-應用：

        BYC洛陽博盈軸承***生產BCSF/BCSG/BSHF/BSHG型交叉滾子軸承,配套應用于CSF/CSG/SHF/SHG型諧波減速機，產品廣泛應用于精密機器人，機械手臂，高精密機床、儀器等領域。

四、BSHF/BSHG/CSF/BCSG系列交叉滾子軸承-諧波減速機軸承對照表：
